BLDB「RETROL SE-03」発売、蒸気で動く発電ランプ付き金属模型

蒸気の力で動き、発電してランプをともすミニチュア工場

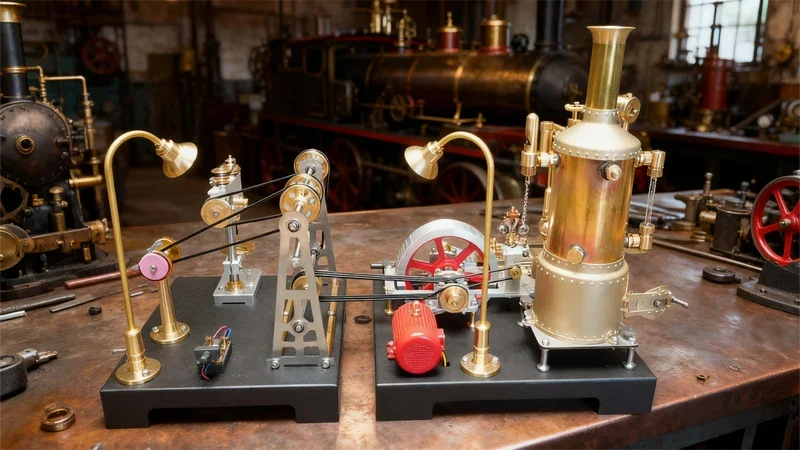

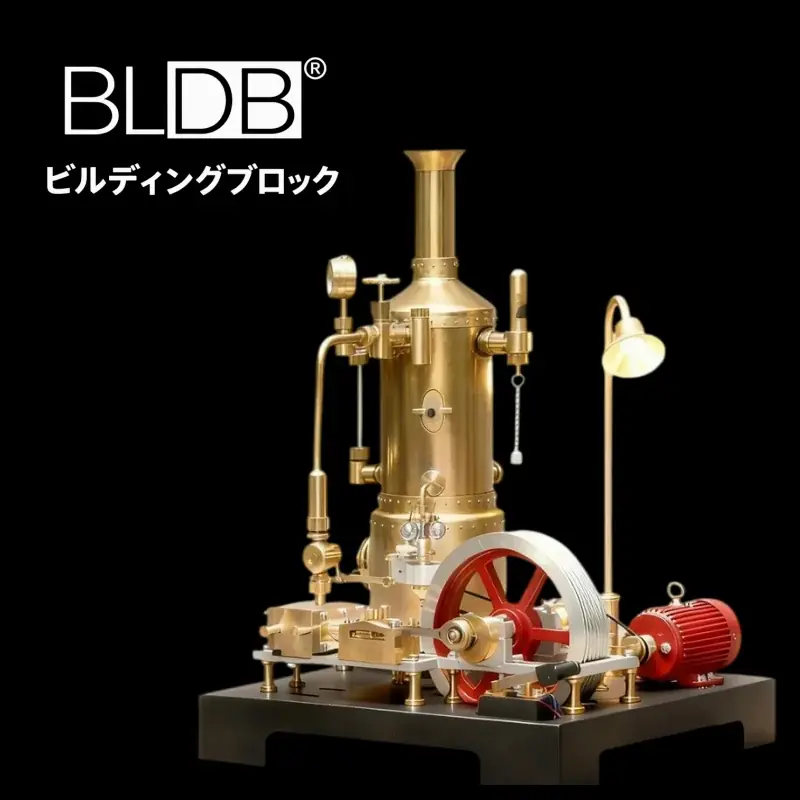

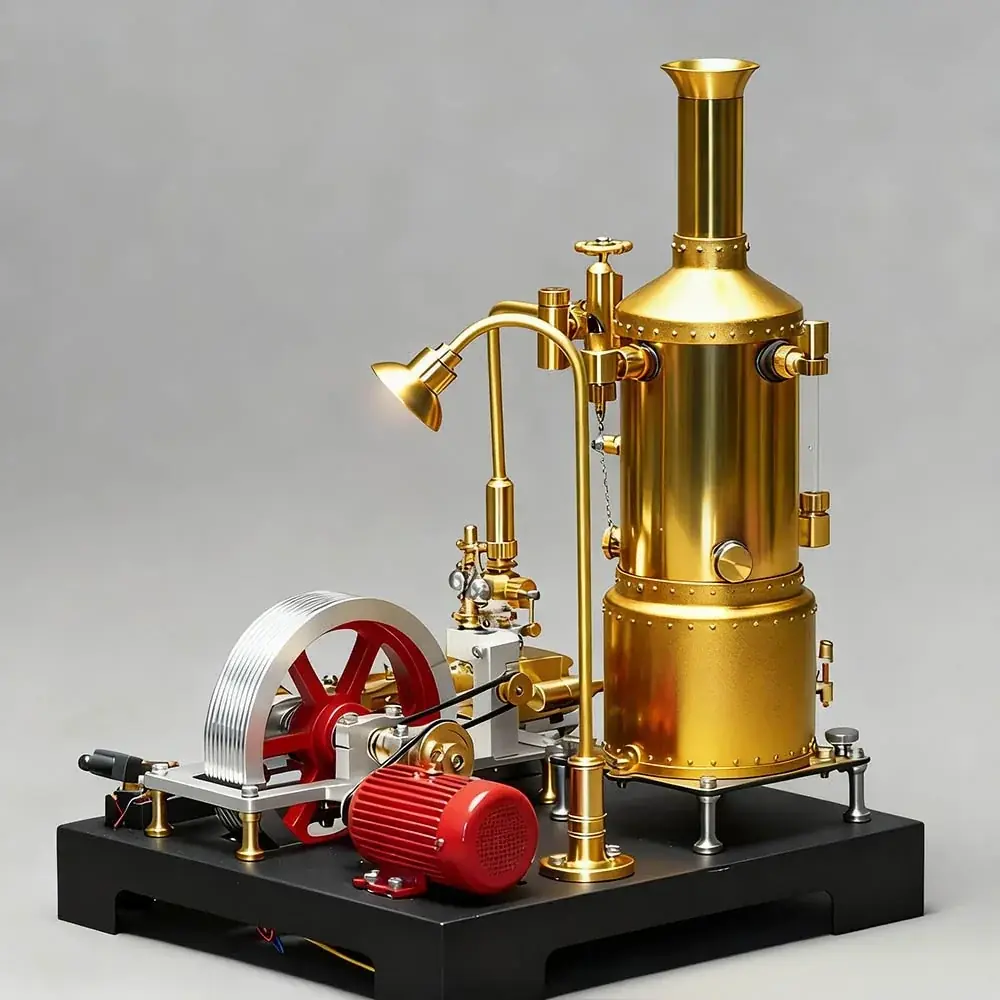

金属模型専門オンラインストア「BLDB（ビルディングブロック）」を運営する碩輝網絡貿易有限公司は、実際の蒸気圧でエンジンを動かし、発電機を通じてランプを点灯させる組立キット「RETROL SE-03 Stationary Steam Mill Engine and Boiler Kit」の販売を開始しました。ボイラー、単気筒の定置式ミルエンジン、フライホイール、遠心ガバナー、発電機、ヴィンテージ風ランプを黒色の台座にまとめた、机上サイズの実動式模型です。

38種類の加工済み金属パーツを組み立てると、ボイラーで蒸気を発生させ、蒸気圧でピストンを往復させ、その動きを回転へ変え、発電機を経てランプを点灯させるまでの流れを一つの模型で観察できます。完成品を飾るだけでなく、組み立て、調整、運転を通じて機構のつながりを確かめられる点が特徴です。

19世紀の工場では、ボイラーでつくった蒸気をエンジンへ送り、回転軸やベルトを介して機械を動かしていました。SE-03は、こうしたエネルギーの流れを小さな工場風景として見せる構成です。熱が蒸気に、蒸気が往復運動に、往復運動が回転に、そして回転が電気と光に変わる過程を、外側から順に追うことができます。

蒸気をピストンの往復運動から回転へ

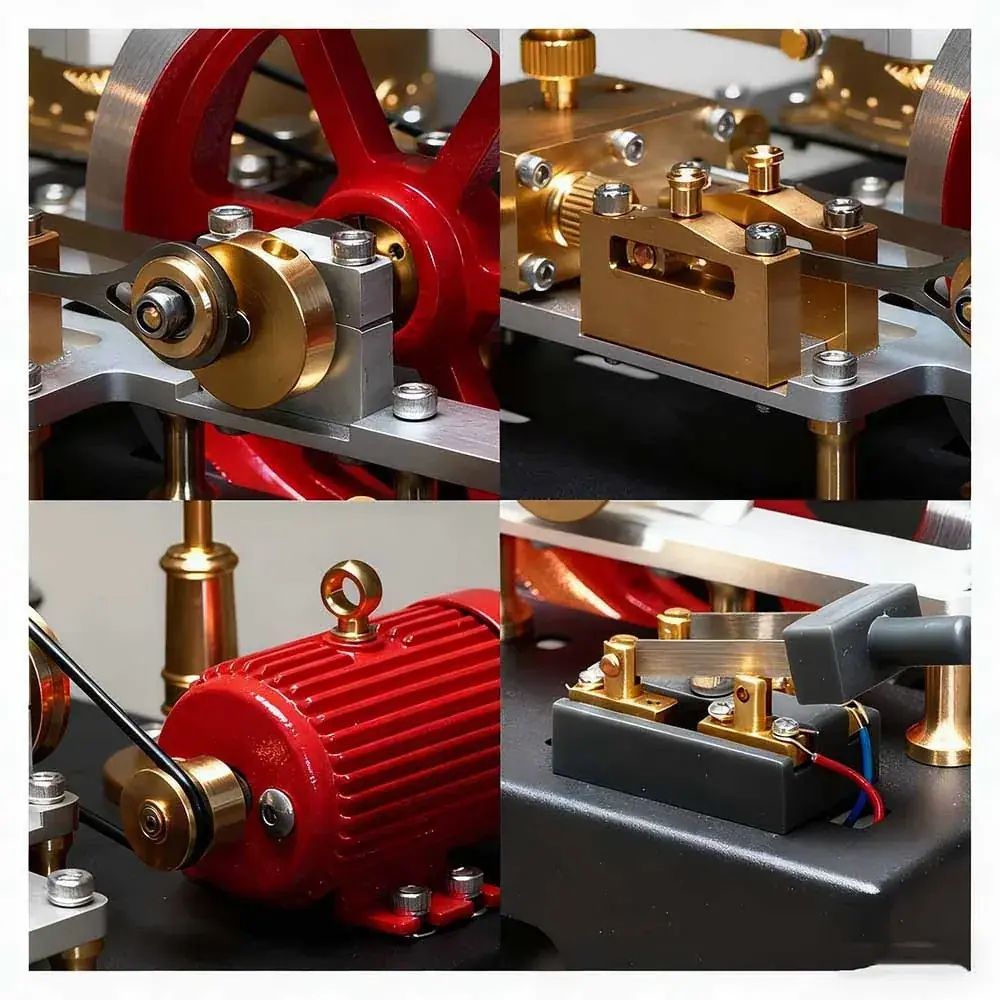

ボイラーで発生した蒸気は配管を通ってエンジンへ送られます。スライドバルブが蒸気の流れを切り替え、蒸気がピストンの片側に入るとピストンが移動。排出側へ切り替わると反対方向へ戻ります。ピストンの往復運動は、コンロッドとクランクによって回転運動に変換され、フライホイールへ伝わります。

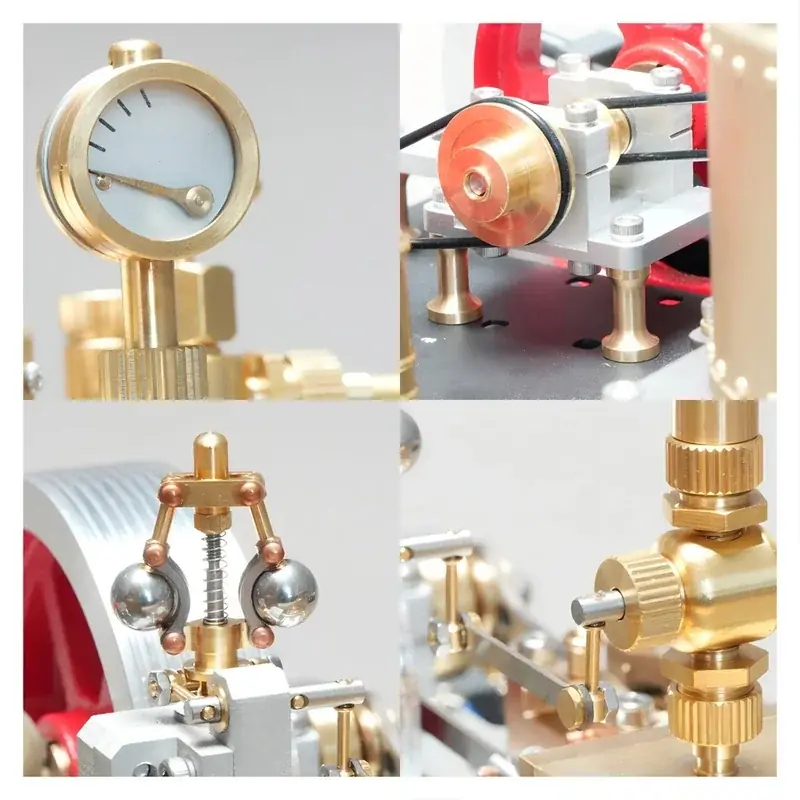

エンジンの中心部は、定置式ミルエンジンを再現した単気筒機構です。フライホイールは回転を保つ役割を担い、機械式の遠心ガバナーも備えます。回転に応じて動くガバナーの様子を、クランクやピストンロッドと同時に観察できるため、モーターで一定速度を再現する模型とは異なる、蒸気エンジンの動力伝達を確認できます。

38種類の金属パーツを組み上げて仕組みを追う

組み立てる部品には、ボイラー、シリンダー、ピストン、バルブ、配管、圧力計、安全弁、水位確認部、フライホイール、発電機、ランプなどが含まれます。素材は真鍮、ステンレス鋼、アルミニウム合金が中心です。部品の向きやねじの締結、配管の接続、ピストンロッドの動き、フライホイールの回転抵抗を確かめながら、説明書に沿って組み立てます。

加工済みパーツを組み合わせる方式で、穴あけやねじ切りを前提とする金属加工とは異なります。部品を工程ごとに確認しながら進めることで、蒸気がどこから入り、どの部品を動かし、どこから排出されるのかを組み立ての過程で追えます。模型製作と機械の仕組みの学習をあわせて楽しめる構成です。ただし、ボイラーと火源を扱う実動模型のため、組み立て後の運転は説明書を読んだ成人が管理する必要があります。

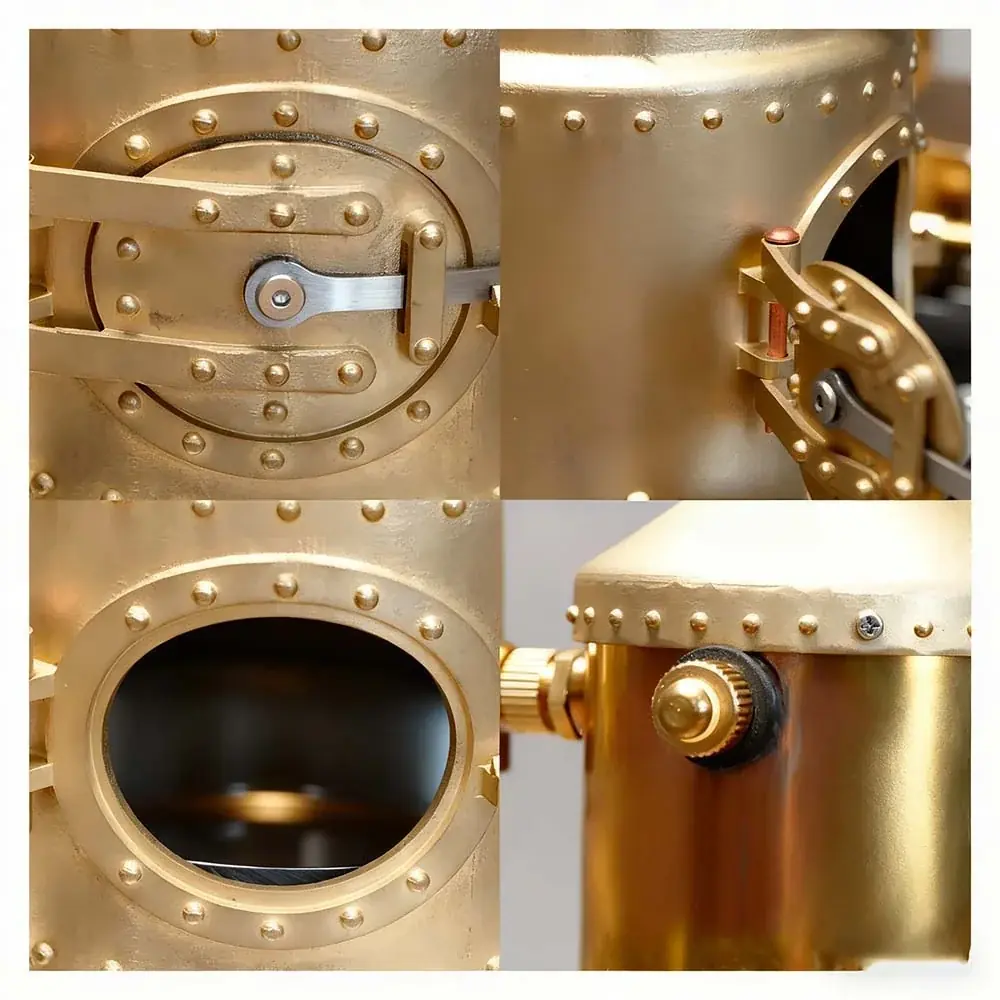

ボイラーには蒸気止め弁、安全弁、水位計、圧力計、汽笛などの部品が案内されています。外観を整えるだけでなく、水位や圧力、蒸気の流れ、排出状態を確認するための機構です。運転前には水量、配管、弁、圧力計、固定状態を確かめ、説明書に記載された条件に従います。圧力が残っている状態で、ボイラーキャップや弁、配管、ねじを外してはいけません。運転後は火源を停止し、圧力が抜け、本体が十分に冷えてから水抜きや点検を行います。

運転前の確認では、台座が水平で安定していることを確認し、ピストンロッド、フライホイール、ガバナー、発電機の軸をゆっくり動かして、引っ掛かりや異常な抵抗がないかを見ます。配管の接続順とねじの締結、水位、圧力計、安全弁、蒸気止め弁も点検し、説明書で指定された水と燃料を準備します。点火前には火源の周囲から紙、布、木材、溶剤、余分な燃料を取り除き、消火に必要な準備を整えます。

回転を電気に変え、ランプが点灯

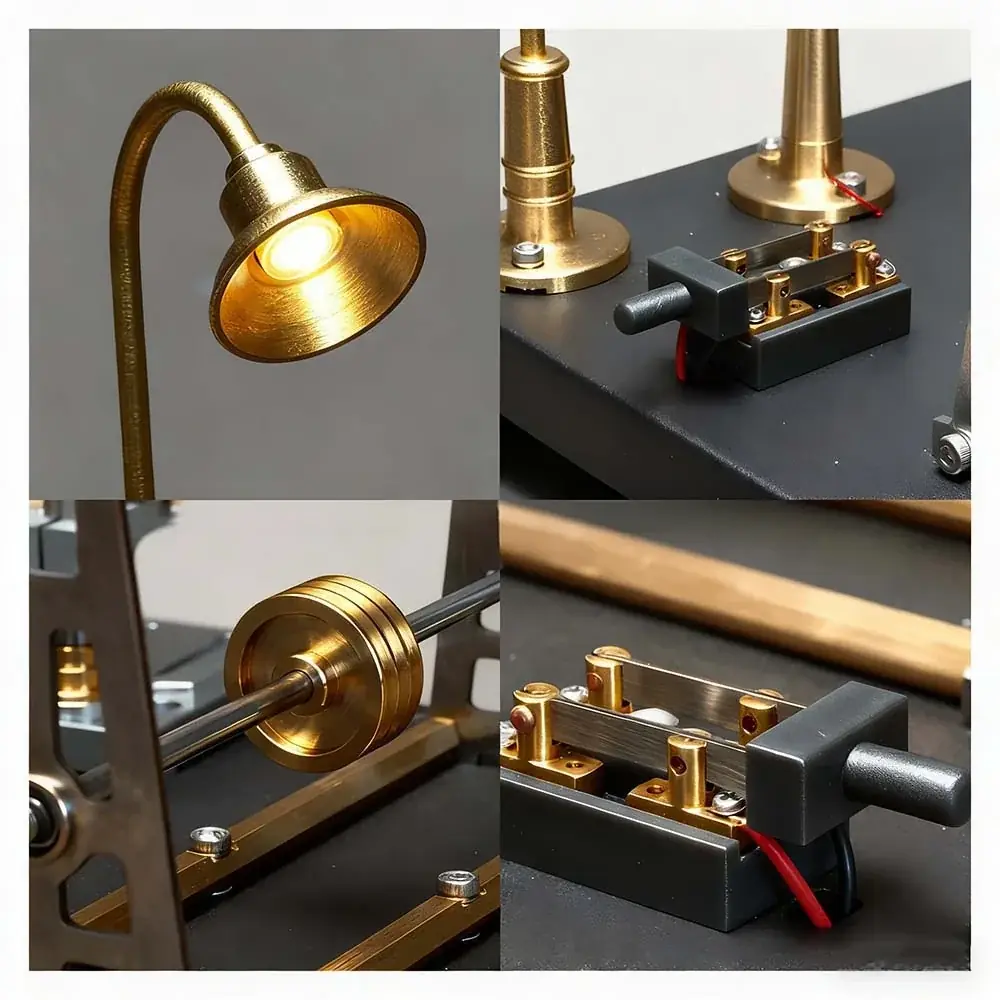

SE-03は、エンジンの回転をフライホイールから発電機へ伝え、発電した電力で付属のランプスタンドを点灯させます。動力が回っていることを目で見るだけでなく、電気に変換され、光として現れるところまで一連の動作を確認できるのがポイントです。発電機の出力やランプの明るさは、蒸気圧、回転数、接続状態、構成によって変化します。

メーカー公開仕様の発電出力は1.5～5V、10～100mAです。この数値は模型内のランプを動作させるための目安で、家庭用電源や外部機器への給電に使う発電装置ではありません。指定された構成の範囲で、負荷をつないだときに回転がどのように変わるかを観察する用途が想定されています。

運転は、屋外または十分に換気された場所で、水平かつ耐熱性のある安定した台に設置して行います。火源、高温部、蒸気圧、回転部を扱うため、一般的な電池式玩具のようには使用できません。給水、圧力計と安全弁の確認、点火、運転、停止後の点検は成人が管理し、運転中はボイラー、配管、シリンダー、排気部、フライホイールに触れないようにします。

異常な音、蒸気漏れ、圧力の急変、部品の緩み、発電機の接触不良が見られた場合は、火源を直ちに停止し、十分に冷却してから確認します。圧力が残っている間は、ボイラーキャップ、弁、配管、ねじを外さないことも重要です。人が乗る車両や一般道路を走る車両、産業機械、家庭用電源、安全装置の動力源として使用する製品ではありません。

仕様とシリーズ、ギフトとしての特徴

製品の公開仕様は次の通りです。対象年齢は16歳以上で、子どもだけで運転するものではありません。贈り物として選ぶ場合も、設置場所、操作を管理する成人、換気、保管方法を確認する必要があります。蒸気機関や産業史に関心がある人にはボイラーやフライホイールの構造を見せる模型として、模型製作が好きな人には38種類の金属パーツを組み上げる体験として、科学展示や教育に関心がある人には蒸気圧から点灯までを順に説明できるモデルとして紹介されています。

付属品、燃料、工具、仕様、販売構成については商品ページの最新表示が優先されます。BLDBのSTMEエンジンモデルシリーズでは、熱空気やスターリングエンジンを利用するモデル、4ストロークの実動ガソリンエンジン、組立式メカニカルモデル、蒸気機関車や定置式蒸気エンジンなどを紹介。温度差と空気の膨張、蒸気圧とピストン、燃料燃焼とクランク、モーターとギアの連動など、観察したい仕組みからモデルを選べます。シリーズページは https://bldb.jp/collections/stme-engine-models です。

BLDBは、機械模型、金属モデル、可動式エンジン、組立キットを、誕生日や記念日、年末年始、冬の長期休暇、趣味を始める節目のギフト候補として案内しています。ギフト選びの参考ページは https://bldb.jp/pages/gift-guide です。BLDB（ビルディングブロック）は、金属製の組立模型、メカニカルパズル、可動式エンジン模型、STEM向けの機構模型を扱うオンラインストアで、モデルごとの仕様、必要な準備、対象年齢、安全上の注意を案内しています。公式サイトは https://bldb.jp/。海外展開主体は碩輝網絡貿易有限公司（SHUEI NETWORK TRADING CO., LTD.）、事業内容は3Dメタルモデル、メカニカルパズル、DIY組み立てキットの販売です。問い合わせは公式オンラインストアのお問い合わせフォームで受け付けています。

仕様、価格、在庫、キャンペーン内容は公開日時点で確認できる公式オンラインストアの情報に基づき、組み立て時間は作業環境や経験によって異なります。掲載画像はBLDB公式商品ページの完成イメージで、実際の色味や光の見え方はモニターや使用環境によって異なる場合があります。蒸気を動力に、往復運動、回転、発電、点灯までをつなぐSE-03は、仕組みを組み立てながら観察する金属模型です。
